Tekniske data for omformerne

  • Modelloversikt
  • Tekniske spesifikasjoner
  • Teknisk underlag og målskisse

    • Omformere beregnet for turtallsregulering av 1- eller 3-fas asynkronmotorer med effekter fra 0,37 til 15 kW. Omformerne benytter den patenterte NFO teknikken (Naturlig Felt Orientering), og genererer en ren sinusformet utgangsspenning til motoren, uten HF støy. (SINUS-switch)

    EMC-klasse
    NFO Sinus omformere er sertifisert for bruk uten skjermede kabler eller støyfiltre i miljøer som sykehus, hjem, kontor, butikk og industri.

    Omformernes unike konstruksjonen fører til at vi oppnår mange fordeler som bl.a.:

    • Fullt moment ved alle turtall, selv ved stillestående motor.
    • Sikker drift. Kan aldri miste kontroll over motoren uansett turtall
    • Motoren kan kjøres helt ned til 0Hz
    • Mulighet for drift av flere motorer i parallell på samme omformer
    • Kan kjøre motorer med ulik størrelse på samme omformer (visse forutsetninger)
    • Behøver ingen sensor på motoren
    • Ingen forskjell mellom f.eks. vifte- og pumpedrift.- alltid fullt moment ved behov
    • Gir en ren sinusformet motorstrøm og spenning
    • Trenger ikke støyfilter
    • Trenger ikke forankoplet drossl
    • Trenger ikke EMC-skap
    • Trenger ikke skjermede kabler til motoren
    • Billigere installasjon. Ingen krav til kabling eller EMC beskyttelsesutstyr.
    • Ingen lengdebegrensing på kabler til motoren bortsett fra kabelens egen resistanse
    • Ingen jordstrømmer. Jordfeilvarsler kan benyttes uten problemer.
    • Ingen lagerhavarier på motor som følge av spenningsoverslag i lagrene.
    • Ingen irriterende motorstøy
    • Ingen overoppheting av motoren, selv ikke ved svært lave turtall.
    • Ingen isolasjonsproblem i motorviklingene - lengre levetid på motoren
    • Bedre virkningsgrad enn ved tradisjonelle frekvensomformere
    • Kan kommunisere via RS232 / RS485

    Modelloversikt

    Omformerne leveres i følgende utgaver:
    3 fas 400VAC matespenning, med 3 fas 400VAC utgangsspenning. Fra 0,37kW til 15,0kW

    Typebetegnelse

    		 Maks uteffekt Maks Amp. ut Faser input
    NFO 300151-00 1,5  kW 3,5A 3
    NFO 300221-00 2,2  kW 4,9A 3
    NFO 300301-00 3,0  kW 6,7A 3
    NFO 300401-00 4,0  kW 8,8A 3
    NFO 300551-00 5,5  kW 11,1A 3
    NFO 300751-00 7,5  kW 14,8A 3
    NFO 301101-00 11 kW 21,5A 3
    NFO301502-00 15 kW 27,0A 3

    Tekniske spesifikasjoner

    Nettspenning:

    3x 400 VAC +10/-15 %, 50/60 Hz

    Utgangsspenning:

    3x 400 VAC, Sinus kurve

    Motorbeskyttelse:

    Innebygget, løser ut ved overbelastning av motor

    Utgangsfrekvens:

    ±  0-100 Hz

    Verkningsgrad:

    96,3 %

    Styresignal - spenning:

    0-10 VDC / 2-10 VDC, ±10 V

    Styresignal - strøm:

    0-20 mA, 4-20 mA, ±20 mA, potensiometer

    Turtallsregulering ±  0-100 Hz
    Momentregulering 10-100% av innstilt strømgrense

    Seriell kommunikasjon:

    RS232  /  RS485.  Tilleggskort gir flere muligheter

    Faste turtall:

    7 programmerbare turtall via tastaturet

    Aksellerasjon  /  retardasjon:

    0-327 sekunder

    Feilmeldinger:

    8 feilkoder i display, feillogg, pot.fri releutgang,

    Arbeidstemperatur:

    0 til +40 °C

    Lagringstemperatur -20 til +60 °C
    Fuktighet 0 til 90 %RH, ikke kondenserende

    Kapslingsklasse:

    IP20

    Dimensjoner (inkl mont.vinkler)

     H x B x D

             0,37 - 2,2 kW:

    412x70x265 mm

             3,0 - 5,5 kW:

    412x123x265 mm

             7,5 - 15 kW:

    412x203x265 mm

    Vekt



             0,37 - 2,2 kW:

    4,9 kg

             3,0 - 5,5 kW:

    6,5 kg

             7,5 - 15 kW:

    14 kg

    Last ned teknisk underlag:

    Teknisk oversikt 3 fas omformere Versjon G2
    Manual 0,37-15kW versjon G2
    Hurtiginstallasjonsguide versjon G2
    Generell feltbus manual
    User manual Lon Works
    User manual Mod Bus RTU

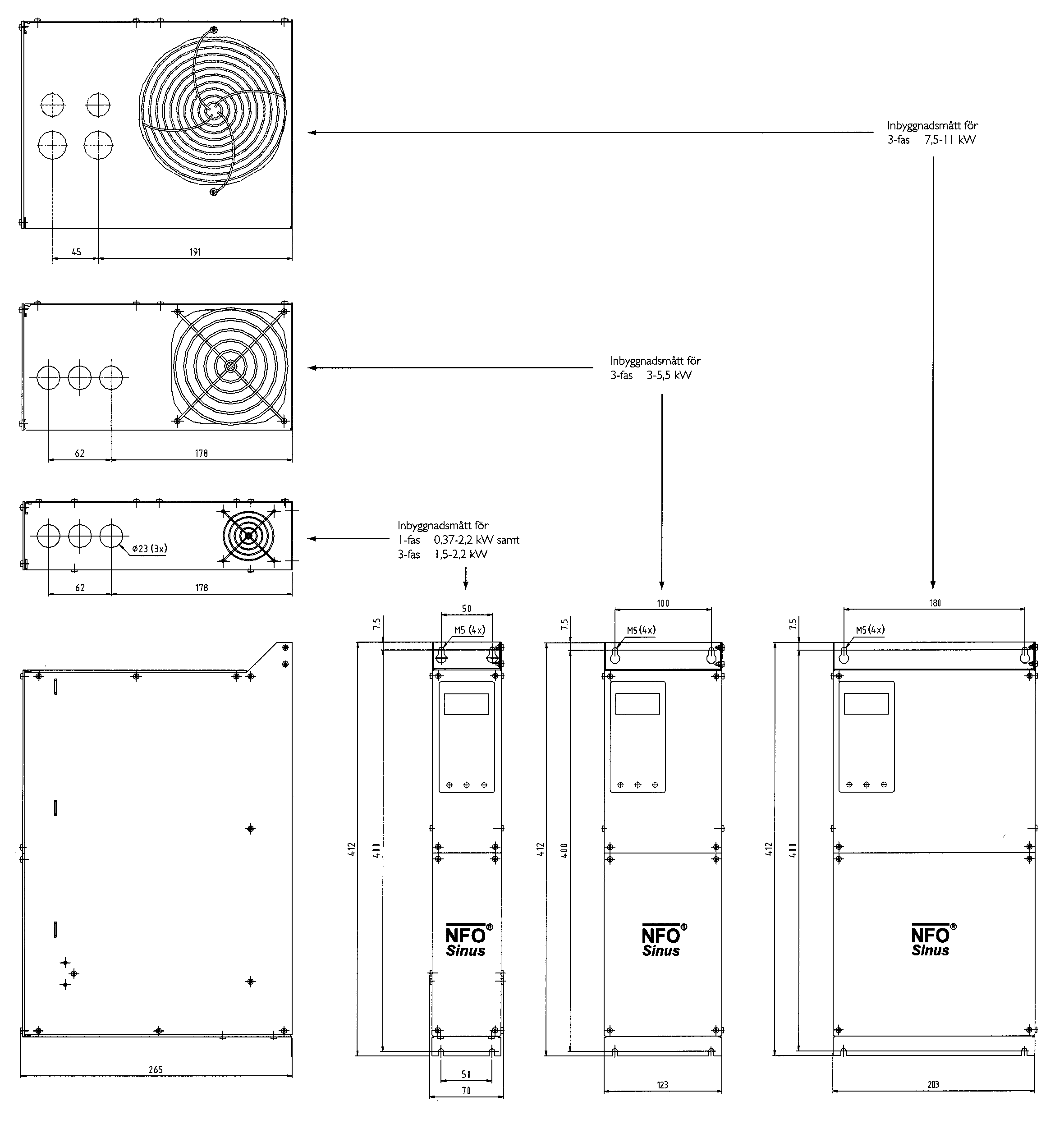

    Målskisse

    Last ned komplett målskisse for alle modellene i GIF format:  MÅLSKISSE
